微波双工器

波导双工器是针对收发通道需要设计的器件。它既能保证收发带内的损耗，也能保证收发通道之间的隔离。

公司可以根据客户要求进行定制。下表是部分波导常用频段的通道信息。

波段    (GHz) 通带       TR间隔 带宽  (GHz) 驻波 (Max.) 插损(dB)Max. 隔离     (dB) 波导类型 材料
国际 EIA
5 300 140 1.28 1.2 70 BJ58 WR159 铝
190 90 1.28 1.2 70 BJ58 WR159 铝
6 160 75 1.28 1.2 70 BJ70 WR137 铝
252 130 1.28 1.2 70 BJ70 WR137 铝
340 155 1.28 1.2 70 BJ70 WR137 铝
7 150 70 1.28 1.2 70 BJ84 WR112 铝
196 56 1.28 1.2 70 BJ84 WR112 铝
245 84 1.28 1.2 70 BJ84 WR112 铝
8 119 28 1.28 1.2 70 BJ84 WR112 铝
208 70 1.28 1.2 70 BJ84 WR112 铝
266 119 1.28 1.2 70 BJ84 WR112 铝
311 150 1.28 1.2 70 BJ84 WR112 铝
10 65 10 1.28 1.8 70 BJ100 WR90 铝
91 31 1.28 1.4 70 BJ100 WR90 铝
350 150 1.28 1.2 70 BJ100 WR90 铝
11 490 200 1.28 1.2 70 BJ120 WR75 铝
530 220 1.28 1.2 70 BJ120 WR75 铝
13 225 88 1.28 1.2 70 BJ120 WR75 铝
266 112 1.28 1.2 70 BJ120 WR75 铝
15 315 161 1.28 1.2 70 BJ140 WR62 铝
420 147 1.28 1.2 70 BJ140 WR62 铝
475 231 1.28 1.2 70 BJ140 WR62 铝
490 246 1.28 1.2 70 BJ140 WR62 铝
644 210 1.28 1.2 70 BJ140 WR62 铝
728 122 1.28 1.2 70 BJ140 WR62 铝
18 1008 380 1.28 1.2 70 BJ220 WR42 铝
1092 347 1.28 1.2 70 BJ220 WR42 铝
1560 440 1.28 1.2 70 BJ220 WR42 铝
23 1008 336 1.28 1.2 70 BJ220 WR42 铝
1232 360 1.28 1.2 70 BJ220 WR42 铝
26 1008 360 1.28 1.2 70 BJ220 WR42 铝
28 450 180 1.28 1.2 70 BJ260 WR34 铝
1008 505 1.28 1.2 70 BJ260 WR34 铝
32 812 392 1.28 1.2 70 BJ320 WR28 铝
38 700 200 1.28 1.2 70 BJ320 WR28 铝
1260 632 1.28 1.2 65 BJ320 WR28 铝
42 1500 784 1.32 1.4 65 BJ400 WR22 铝
  10000 5000 1.37 0.6 70 BJ740 WR12 铝

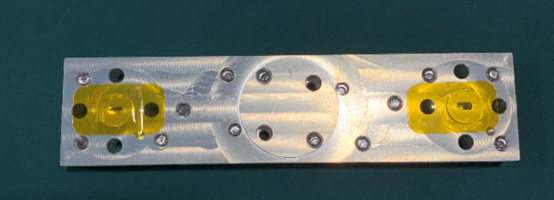

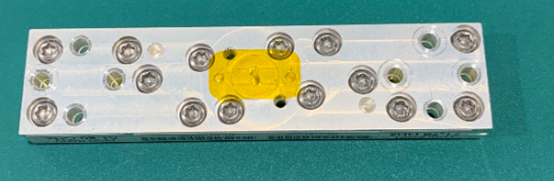

双工器2 双工器1
